11 група    1.06.2020р.   Урок №43-44

ТЕМА №3.  Ручне дугове повітряне
                  стругання

Урок №43-44.  Техніка безпеки при повітряно-дуговому

                           струганні.

                            Підсумковий урок.



  План

         1.  Електроди для стругання.

              2.  Техніка стругання

         Домашнє завдання :     І.В.Гуменюк, О.Ф. Іваськів

                                                   Обладнання і технологія  газозварювальних  робіт

                                                               ст.464-475

      Для вивчення теми уроків можна використати підручник, або наступний     матеріал

Техніка безпеки при повітряно-дуговому струганні така ж, як і при дуговому зварюванні чи різанні.

При роботі електрозварника можливі шкідливі і небезпечні дії на організм. Для послаблення і усунення їх необхідно виконання встановлених правил охорони праці і техніки безпеки.

Найбільший вплив на зварника і всіх осіб, які знаходяться в зоні виконання електрозварювальних робіт, має випромінювання зварювальної дуги. Зварювальна дуга - джерело випромінювань різної довжини хвиль: видимих світлових, ультрафіолетових і інфрачервоних. Людське око не може пристосуватися до яскравого видимого випромінювання зварювальної дуги. Перерви у горінні дуги утворюють різкі контрасти освітлення.

Щоб ослабити світловий потік і зменшити контрасти освітленості, використовують густо пофарбоване захисне скло, через яке зварник спостерігає за процесом зварювання. Міцне ультрафіолетове випромінювання дуги викликає хворобливе протікання запалення очей і при тривалій дії викликає опіки шкіри. Захисне скло повинно повністю затримувати ультрафіолетові промені; всі частини тіла, які не покриті одягом, повинні бути захищені від випромінювання дуги. Обличчя та шия повинні бути захищені щитком або шлемом – маскою, зап’ястя рук – рукавицями. Захисне скло повинно в достатньої мірі поглинати і інфрачервоні промені, які можуть викликати при тривалій дії зниження гостроти зору.

Пофарбоване захисне скло зовні прикривається звичайним безколірним склом, яке захищає від розбризкування металу і періодично замінюється по мірі забруднення і зменшення прозорості. Шкідливість випромінювання зварювальної дуги для тих, хто знаходиться поруч, зменшується огородженням поста зварника кабінами, переносним щитами, занавісками.

Зварювальна дуга безперервно виділяє у навколишню атмосферу гази і дим з дрібними твердими частками, переважно окислів металу. Кількість газів та димових часток і ступінь їх шкідливості для працюючих залежить від роду зварювального металу, складу електродної обмазки, у відповідності з чим і використовуються вентиляційні і інші пристрої для захисту працюючих.

Електрозварник піддається небезпеці ураження електрострумом тому, що він торкається струмопровідних частин зварювального ланцюгу. Особливо небезпечно в цьому відношенні зварювання всередині котлів, резервуарів та інших об’єктів, в яких зварник сидить або лежить на металі, і зварювання у вогких приміщеннях на відкритому повітрі у вогку погоду і т.д. Для зменшення небезпеки ураження струмом необхідно сурове дотримання правил безпеки, надійне заземлення корпусу зварювальних машин та апаратів, слідкування за справністю електрозварювальної апаратури та ізоляції всіх частин зварювальної установки. У більш небезпечних випадках необхідно застосовувати для зварника дерев’яні підмости, гумові килимки і т.д., які посилюють ізоляцію тіла зварника від землі.

Зварювальні роботи відносяться до категорії особливо небезпечних як для самого зварника, так і для людей, що знаходяться в безпосередній близькості. Тому дуже важливо дотримання техніки безпеки при підготовці та проведенні будь-яких видів зварювальних робіт.

Існує ряд несприятливих факторів, здатних викликати порушення здоров'я при зварюванні:

· Можливість ураження електричним струмом.

· Пошкодження очей і поверхні шкіри в результаті впливу випромінювання електричної зварювальної дуги.

· Попадання на тіло побічних продуктів зварювання і бризок розплавленого металу.

· Поразка дихальних органів отруйними випарами і газами.

· Висока ймовірність виникнення пожежі в зв'язку з сильним розігрівом задіяних в робочому процесі конструкцій.

· Небезпека вибуху використовуваних газових балонів.

· Отримання механічних травм.

ПІДГОТОВКА ДО ПРОВЕДЕННЯ РОБІТ

З огляду на перелічені вище можливі ускладнення при виконанні зварювальних робіт, надзвичайно важливо виконати всі доступні запобіжні заходи:

· перевірка готовності електричної мережі до безаварійного підключення наявного зварювального обладнання;

· підтвердження цілісності ізоляційних покриттів силових проводів і наявності надійного заземлення;

· виявлення несправностей зварювальної установки, супутніх механізмів і пристосувань;

· організація зручного доступу до місця зварювання і безперешкодного переміщення навколо нього;

· перевірка роботи вентиляційної системи або забезпечення умов для вільної циркуляції повітря.

ЗАХИСТ ОРГАНІВ ЗОРУ

Негативний вплив випромінювання електричної зварювальної дуги на сітківку ока вважається загальновідомим фактом і є приводом для підвищеної уваги всіх учасників зварювального процесу. Також це стосується напарників, які часто залучаються при виконанні складних і нестандартних робіт.

Для захисту очей і обличчя використовуються зварювальні маски, захисні окуляри і спеціальні щитки. Популярним і поширеним засобом захисту органів зору при проведенні робіт є зварювальна маска хамелеон, що відрізняється різноманітністю регулювань і зручністю налаштувань. Звичайно, можна використовувати і прості маски, але професійні засоби і інструменти вважаються більш ефективними і надійними за всіма параметрами, тому економити на своєму здоров'ї не потрібно.

Якщо функції вашого напарника обмежуються лише підготовчими заходами для виконання основних робіт, цілком ймовірно, що маска зварника стане для нього надмірним аксесуаром. У таких ситуаціях добре підійдуть захисні окуляри.

ЗАХИСТ ДИХАЛЬНИХ ОРГАНІВ

Оскільки виникнення летючих отруйних речовин при проведенні зварювальних робіт відноситься до стандартних наслідків, турбота про органи дихання є не менш важливою темою, ніж попередня.

Надійним елементом для захисту органів дихання вважається респіратор, який зручно одягати під маску зварника. На практиці добре зарекомендували себе респіратори з вуглецевим покриттям. Вони захищають органи дихання від зварювального диму, аерозолів, пилу та органічних запахів нижче гранично допустимих концентрацій. Наявність клапанів видиху полегшує дихання і дозволяє успішно застосовувати такі респіратори при підвищених температурах.

ЗАХИСТ ВІД ОПІКІВ

Кращий захист від попадання бризок розплавленого металу або контакту з розпеченими поверхнями надає спецодяг зварника. Область рук добре захищають краги, для інших частин тіла ефективні спеціальні куртки, костюми, комбінезони, штани, а на ноги прийнято взувати черевики зварника. Весь спецодяг повинен підходити за розміром, бути зручним і справним. Дотримання цих умов допоможе виконати заплановану роботу максимально продуктивно і безпечно.

11 група    29.05.2020р.   Урок №41-42

ТЕМА №3.  Ручне дугове повітряне
                  стругання

Урок №41-42.  Технологія стругання деталей середньої

                           складності з легованих сталей у різних

                            просторових  положеннях.

                            Технологія стругання  деталей

                            із чавуну у різних просторових положеннях.



  План

         1.  Електроди для стругання.

              2.  Техніка стругання

         Домашнє завдання :     опрацювати наступний матеріал,

                                                         дати відповіді на контрольні питання

      Для вивчення теми уроків можна використати підручник, або наступний     матеріал

1.                ЕЛЕКТРОДИ ДЛЯ СТРУГАННЯ

2.    ТЕХНІКА СТРУГАННЯ

Питання для самоконтролю.

1.   Які електроди використовують для повітряно-дугового стругання?

2. Назвіть марки електродів для  повітряно-дугового стругання.

3. Де використовується повітряно-дугове стругання?

2.  Під яким кутом нахиляють строгач при повітряно-дуговому струганні?

11 група    28.05.2020р.   Урок №39-40

ТЕМА №3.  Ручне дугове повітряне
                  стругання

Урок №39-40.  Технологія стругання деталей середньої

                           складності з вуглецевих сталей у

                            нижньому положенні.

                            Технологія стругання простих деталей

                            з легованих сталей у різних

                            просторових положеннях.



  План

         1.  Пост для повітряно-дугового стругання.

              2.  Різаки для повітряно-дугового стругання.
              3.  Техніка стругання.

         Домашнє завдання :     опрацювати наступний матеріал,

                                                         дати відповіді на контрольні питання

      Для вивчення теми уроків можна використати підручник, або наступний     матеріал

1. ПОСТ ДЛЯ ПОВІТРЯНО-ДУГОВОГО СТРУГАННЯ

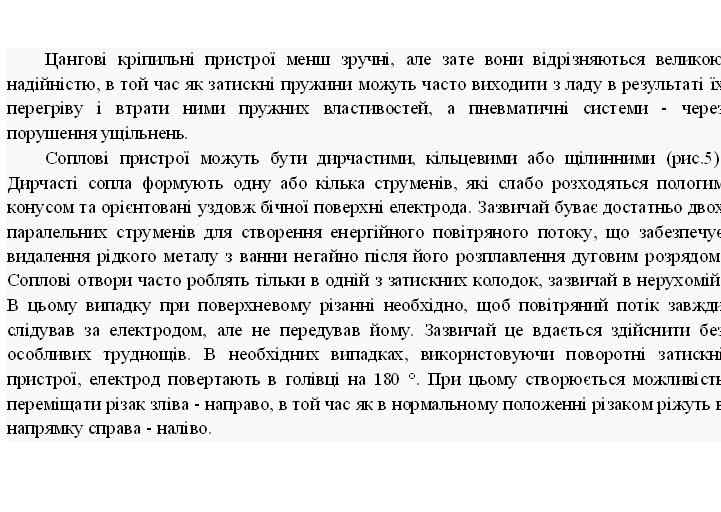

2. РІЗАКИ ДЛЯ ПОВІТРЯНО-ДУГОВОГО СТРУГАННЯ

3.    ТЕХНІКА СТРУГАННЯ

Питання для самоконтролю.

1.    Де використовується повітряно-дугове стругання?

2.  Назвіть марки пальників для повітряно-дугового стругання.

3.  Назвіть марки повітряно-дугових стругачів  для стругання канавок.

4. Що входить у комплект поста для повітряно-дугового стругання?
